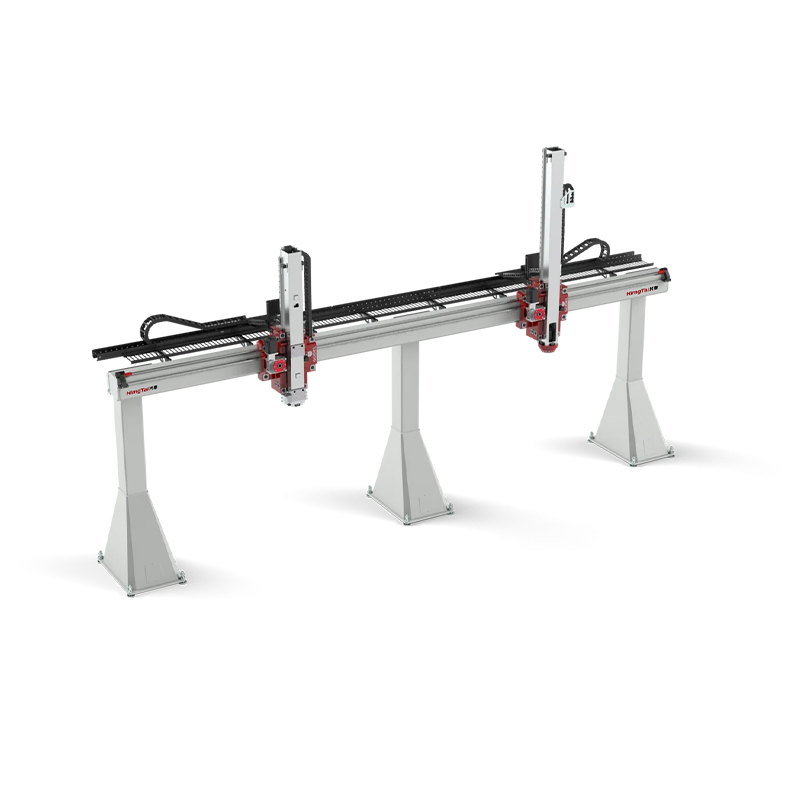

悬臂式桁架机械手
选型咨询：邓经理13728288405
悬臂式桁架机械手只有单侧立柱，装得进窄厂房，也方便从一侧给机床上下料。最大速度可达 2m/s，适合 3 米以内的中小跨距，多用于单机上下料和工序间搬件。跨距做大之后末端刚性会下降，需要更大跨距时建议改用龙门式结构。
- 最大速度
- 2m/s
- 悬臂跨距
- 3m 以内
产品描述
悬臂式桁架机械手是什么
悬臂式桁架机械手只有单侧立柱，横梁从立柱伸出去 —— 占地少，装得进窄厂房，也方便从一侧给机床上下料。它同样建立在直角 X、Y、Z 三坐标系统上，通过控制器分析信号、下达执行命令，完成工位调整或轨迹运动。最大速度可达 2m/s。
什么场合从悬臂式起步最划算
三种情况：刚上自动化、预算有限；车间放不下龙门式；只做单机上下料。它是桁架机械手里结构最简单、价格最低的一种 —— 从料仓或输送线上取件，送进机床，加工完再取出来，工序单一、节拍稳定，用悬臂式就够了。
要提醒一句：悬臂式不适合做大的跨距。单侧受力，跨距做大之后末端刚性会明显下降，所以一般控制在 3 米以内。有客户问"能不能做到 6 米"，我们的答复是能改，但不如直接上龙门式划算 —— 刚性、精度、寿命都不在一个量级上。
跟其他结构的区别
跟三轴悬臂比：三轴覆盖立体空间、可服务多个工位；悬臂式结构更简，适合工序单一、节拍要求高的单机配套。
典型应用
数控车床单机上下料、铣床配套、冲压件取放、注塑机取件。设备终端可搭载手爪，主要应用于机加等工况。适合中小批量、多品种的加工车间。
关于桁架机械手的常见问题
桁架机械手属非标定制，价格取决于负载、行程、轴数、精度和配套。东莞兴泰是生产厂家，提供免费选型方案与报价，电话137-2828-8405。
桁架机械手运行速度一般500~2000mm/s，实际节拍取决于搬运距离、负载和加减速设置，可按工件重量和搬运距离核算具体节拍。
兴泰第七轴和桁架机械手可对接发那科、ABB、库卡、安川、埃斯顿、新松等主流品牌六轴机器人，提供标准法兰和通讯接口，按机器人型号配置。
齿轮齿条驱动桁架机械手单轴行程可做到10米以上并支持拼接，负载从几十公斤到数吨。悬臂式适合中轻载，双轴多轴龙门式适合重载大跨度。
桁架机械手常规重复定位精度±0.05mm，高精度配置可达±0.02mm。实际精度受行程长度、负载、结构刚性影响，长行程建议按需配置。
桁架机械手常规配置覆盖几十公斤到500公斤，重载龙门式可达数吨。选型看工件重量、尺寸和节拍要求，兴泰免费出方案。
桁架机械手节拍取决于搬运距离、工件重量和加减速设置。常规工况单次循环8-15秒，对应每小时240-450件。
换同系列工件只需调整程序参数，几分钟就能切换。工件尺寸差异大时用快换抓手结构，同样几分钟完成。
桁架机械手单跨常规4-6米，更大跨度可做到【11米】左右双梁或龙门结构。厂房净高建议留立柱高度加500mm以上安全余量。
是同一个。桁架机械手也叫桁架机器人、桁架式机械手，很多人常打成「桁架机器手」「行架机械手」「衍架机械手」，都是拼音打快了的写法。按结构分 9 种：多轴龙门、三轴悬臂、双轴悬臂、单轴桁架/天轨、机器人桁架天轨、悬臂式、龙门式、三轴焊接、动梁悬挂式桁架。
桁架机械手水平轴常规500~1000mm/s，最高速度 2m/s，垂直轴因需克服重力速度一般低于水平轴。选型时应看走完全程的时间，而不是只看最高速度。
桁架机械手对安装基础有要求，地面不平会在长跨距上放大成精度偏差。按坡度不平、基础强度不足、跨距大下垂三种情况，分别说明处理办法。
