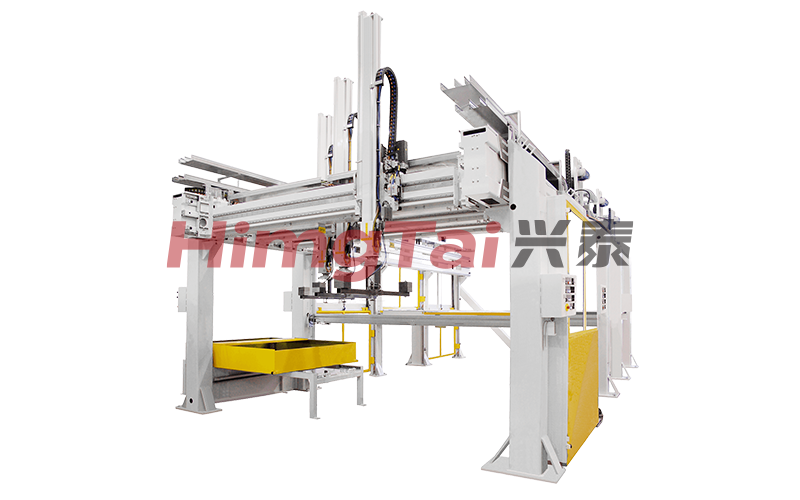

快、准、净：解析兴泰的3C电子专用桁架机械手

3C电子制造以“短节拍、高精度、多品种、洁净要求”著称，传统的钢铁桁架往往显得笨重、节拍慢、还容易产生粉尘污染。兴泰自动化针对这一细分市场，专门推出了高速轻型桁架机械手，在东莞多条3C产线上得到了验证。

3C桁架的设计哲学

铝制骨架，轻上加快

与钢结构相比，高强度铝合金型材或铝焊接框架的密度仅为钢的1/3，这意味着运动惯量大幅降低。兴泰3C桁架的横梁通常采用铝合金挤压型材，再通过冷拔或精密加工获得导轨安装槽。整体质量减轻后，可以选用更小功率的伺服电机，加减速度能达到1.5G以上，节拍比钢制快20%~30%。

两种传动方式的灵活选择

同步带传动：用于轻载、超高速的水平轴。速度可达3~4m/s，且自带缓冲，噪音低。缺点是刚性不如丝杠，适用于手机壳冲压线快速送料。

精密滚珠丝杠：用于对刚度、精度要求更高的Z轴或中速高精度X轴。C3/C5级精度丝杠确保重复定位可达±0.02mm，适合芯片贴装前的PCB板上下料。

全净室化设计

3C车间对粉尘极为敏感。兴泰的3C桁架采取以下措施：

导轨采用自润滑或低挥发脂润滑，减少油雾；

拖链采用全封闭型号，线缆不外露；

所有运动组件优先采用防护罩覆盖，防止微小颗粒物散发；

可选静电喷涂外壳，避免静电吸附灰尘。

典型应用场景与数据

手机中框CNC自动线：一台桁架机械手横跨4台CNC，单次取放循环时间6.8秒（含机床吹屑）。日产能从人工的300件提升至1100件，良率提升4个百分点（减少人工夹伤）。

注塑机取件与摆盘：桁架机械手取出Type-C接头后，利用视觉系统纠正位置，再精准放入托盘。节拍3.2秒/次，兼容5款不同产品，换型只需调用程序，无需机械调整。

冲压连线：与80吨冲床同步，采用同步带驱动的轻量化手臂，跟冲床曲轴角度连锁，杜绝撞机风险。速度可达40次/分钟。

兴泰深知3C电子行业追求的是极致效率和良率，专门为这一领域优化的高速轻型桁架机械手，是东莞3C制造值得信赖的本地供应商。
